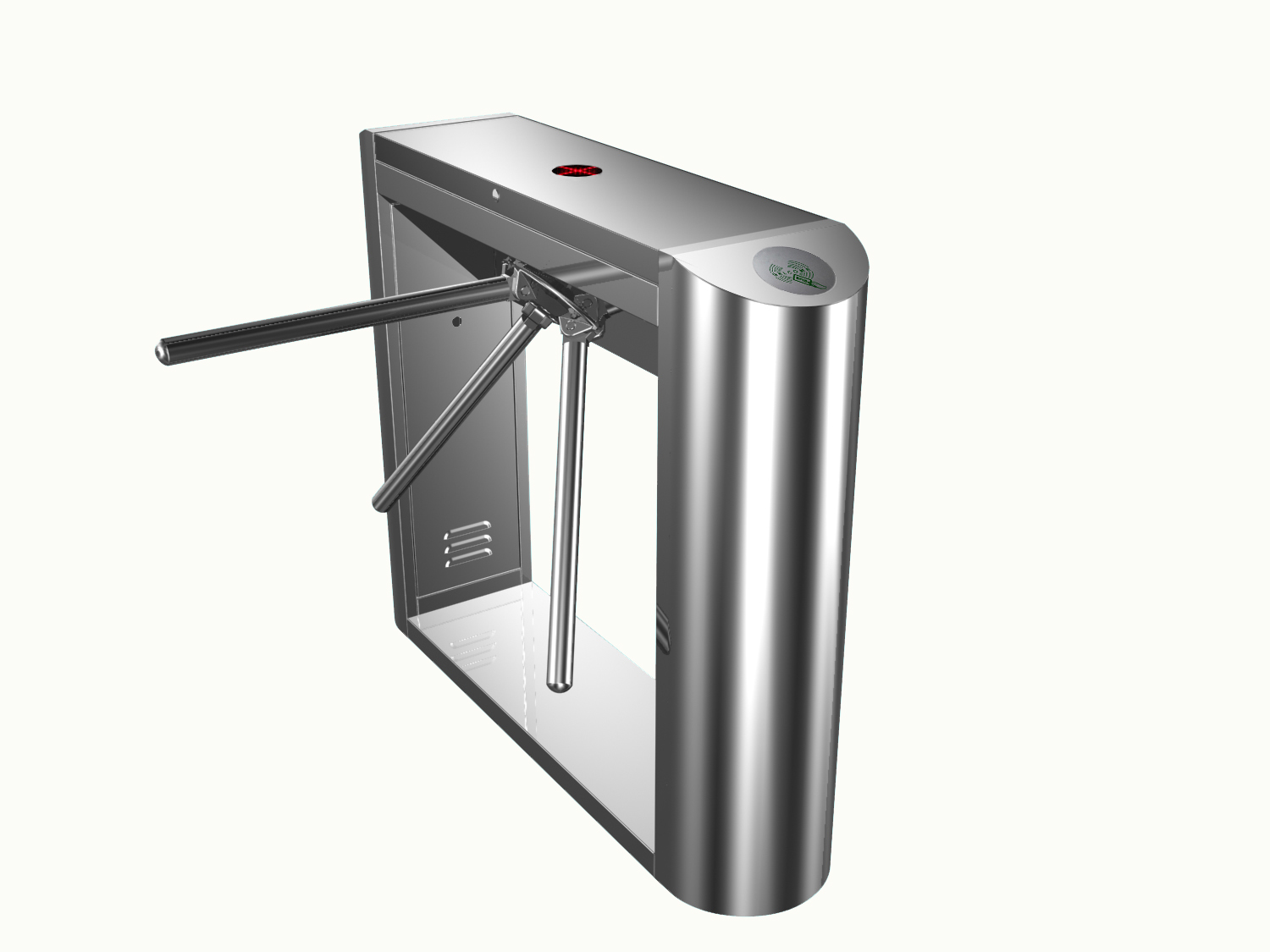

产品概述： TCC TR50三辊闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。 适用范围 适用于单向或双向控制人流的进出口通道。

◇车站、码头、旅游景点进出口通道

◇会展、游泳馆等验票通道

◇小区、工厂、企事业单位进出口考勤、门禁、消费管理

◇特殊通道控制技术参数

箱体材料：不锈钢

内部结构：钢材框架结构

箱体尺寸：长1200MM×宽280MM×高980MM

闸杆长度：520MM

机芯工作电源：AC220V±10％/DC24±10％

机芯故障率：300万次无故障

掉杆装置：断电自动掉杆/遥控落杆

闸杆转向：单向或双向

闸杆工作驱动力：3Kg 闸杆

传动方式：数字方式

行程开关：标配

灯光提示：绿灯通行，红灯禁止通行

指示灯 工作电源：DC12V±5％

工作环境：室内、室外

环境温度：-30℃～60℃

相对湿度：5％～90％

感应读卡器安装位：2个

控制器安装位：2 个

控制信号：继电器信号输入

通行速度  ：30个/分钟

系统功能特点

1) 采用了独特的传动系统，使闸机在零位锁定、解锁更加准确、可靠。

2) 读卡器窗口采用钢化玻璃，减少伤害。

3) 系统运行平稳、噪音小、无机械冲击。

4) 可通过软件设定单向通行或者双向通行或者双向都需验证后通行，多种工作模式组合。

5) 具有强制推杆锁死并报警功能，当有非法闯入者在通行的方向将闸杆推动， 转动一定角度（约5度） 即上锁，上锁同时声音报警，需收到有效开闸信号，才开锁并解除报警。

6) 提供多个RJ45接口及RS485/232接口，可连接多种读卡器，磁条，EM ID， MIFARE 1 IC，TI，并支 持多种数据格式，WIEGRAND 26，WIEGRAND 34，WIEGRAND 66，也可连接条码阅读器，指纹识别 器 ，掌纹识别器等，兼容性强，方便系统集成。

7) 读卡记忆功能或者读卡不带记忆功能。

8) 采用TCP/IP通讯协议，实时数据上传及实时数据采集，方便客户应对各种数据分析，并保证系统不因 数据量太大或者突发状况导致数据丢失。

9) 具有断电落杆功能，并提供联动输入接口，如消防联动，方便应对各种紧急情况，组织人员逃散。

10) 具有故障自检及报警提示功能，方便客户使用及维护

11) 高亮LED通行指示功能，红色禁行标志和绿色通行标志明确标识通行状态及通行方向。

12) 严密的防水机构，并内置通风结构，保证机电及电控部分的安全及寿命，确保设备能适应各种使用环 境。

13) 具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行，并可设定具 体时间。

14) 可安装LED 侧体灯箱广告(可选)。
